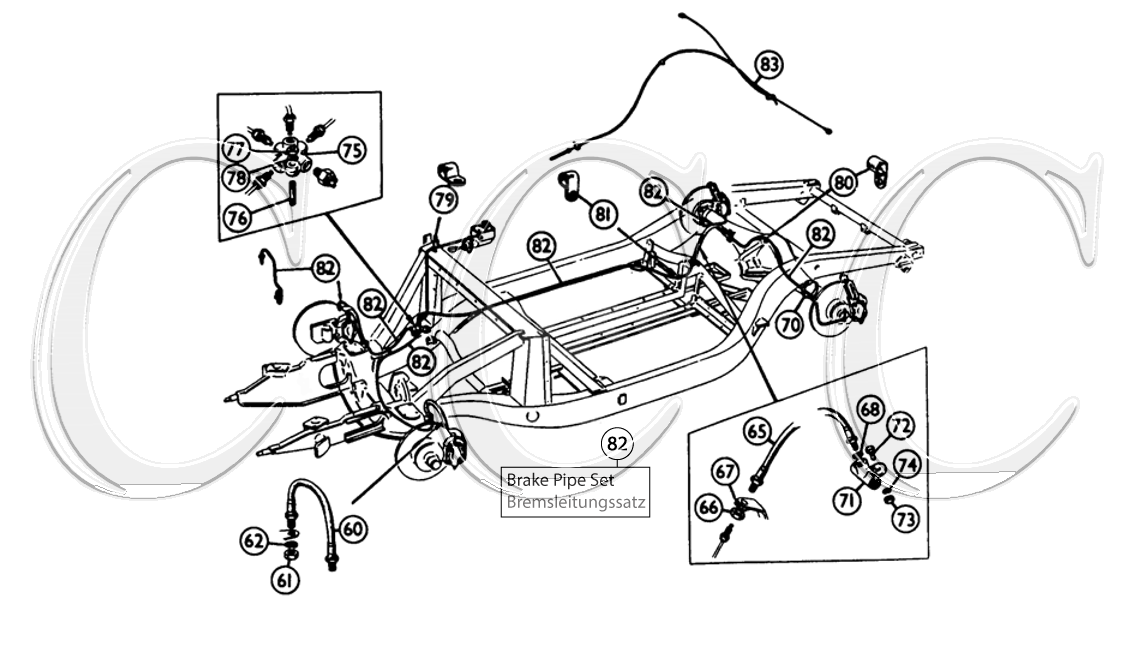

BREMSLEITUNGEN & HANDBREMSKABEL

FAHRZEUG-IDENTIFIKATION MG A TWIN CAM

Der Twin Cam MGA war eine bedeutende Entwicklung für MG. Er wurde von September 1958 bis Juni 1960 produziert. In diesem Zeitraum wurden insgesamt 2111 Autos produziert. Sie waren getrennt nummeriert von der regulären MGA-Produktion. Da es sich um eine so umfangreiche Entwicklung der Schubstange der Baureihe B handelt, hat der Twin Cam-Motor wenig mit ersterem gemeinsam. Ein weiterer großer Unterschied zu den regulären MGA's ist natürlich das Dunlop-Bremssystem, das den Twin Cam mit Rundum-Scheibenbremsen ausstattet und ein modifiziertes Fahrgestell erfordert, sowie eine Vielzahl weiterer Detailänderungen.

Jahr	Modell	Produktionsnummern
September 1955 bis Mai 1959	MGA 1500ccm	10101 to 68,850
September 1958 bis Juni 1960	MGA Twin Cam	501 to 2611
Mai 1959 bis April 1961	MGA 1600ccm	68,851 to 100,351
April 1961 bis Juni 1962	MGA 1600ccm MkII	100,352 to 109,070

BMC 'B' Motorserien verwenden (1953 bis 1981)

Modell	ccm	Präfix	BHP/RPM	Drehmoment
M.G. MGA	1489	BP15GB,15GB	68/5200	82
M.G. MGA	1489	15GD	72/5500	85
M.G. MGA 1600	1588	16GA	80/5600	87
MGA Twin Cam	1588	BC16GB	108/6700
M.G. MGA 1600 Mk2	1622	16GC	90/5500 97

MGA Twin Cam Chassis-Nummern

YD1	RHD	Tourer für den "Heim-Markt"
YD2	RHD	Tourer für den "Export-Markt"
YD3	LHD	Tourer für den "Export-Mark
YM1	RHD	Coupé für den "Heim-Markt"
YM2	RHD	Coupé für den "Export-Markt"
YM3	LHD	Coupé für den "Export-Markt"

MG A Serien-Nummern

Motor-Nummer

Die Motornummer ist auf einer Plakette eingeprägt, die an der rechten Seite des Zylinderblocks...oder an der Rückseite des Motors hinter dem Zylinderblock befestigt ist. (Twin Cam)

Fahrgestell-Nummer

Die Fahrgestellnummer ist auf einer Plakette eingeprägt, die oben links am Armaturenbrett befestigt ist.

Getriebe-Nummer

Die Getriebenummer ist auf der Oberseite des Getriebegehäuses neben dem Messstab zu finden.

Karosserie-Nummer

Die Karosserienummer ist auf einem Schild eingeprägt, das an der Spritzwand zwischen dem Scharnier der rechten Motorhaube und dem Sicherungskasten befestigt ist.

Nummer der Hinterachse

Die Nummer der Hinterachse ist auf der Vorderseite des Achsrohrs auf der linken Seite neben dem Federsitz eingeprägt.

Identifizierung eines MGA

Es gibt nur fünf Varianten der MGA's. 1500cc, 1600cc, MkII, Twin Cam und 1600cc MkII De luxe. Die Coupés waren eine Variation des Roadsters und unterschieden sich nicht durch das werkseitige Numerierungssystem hinsichtlich des Karosseriestils. Der Twin Cam, zum Zeitpunkt seiner Einführung ein großes Unterfangen, wurde separat identifiziert, während der De Luxe, das am schwersten zu fassende MGA-Modell, nicht eindeutig identifiziert wurde. Es gibt zuverlässige Produktionszahlen für alle Modelle mit Ausnahme des De Luxe.

Die drei großen MGA-Modelle lassen sich leicht an ihren Rückleuchten- und Kühlergrillkonfigurationen sowie an ihrem Hubraum erkennen.

Ein 1500ccm-Modell wird die bekannte einzelne Lucas-Rückleuchte, den flächenbündigen Kühlergrill und keine Blenden- oder Kofferraumdeckel-Embleme haben. Vierrad-Trommelbremsen wurden nur an diesem Modell montiert.

Sehr frühe 1500er hatten andere Instrumentenoberflächen, ein Beispiel dafür findet sich im Servicehandbuch der Fabrik und in den Abbildungen im Fahrerhandbuch. Die Türschienen der ersten Autos waren vollständig aus Holz, ebenso wie die hinteren Ecken des Innenraums. Heute sind nur noch wenige davon zu sehen. Die 1500er hatten weder den Starterbuckel auf dem Beifahrer-Bordbrett noch die an der Windschutzscheibe montierte Motorhaubenklammer. Die Blinker wurden über ein Relais geschaltet.

Die 1600er unterscheiden sich durch die doppelte Rückleuchte mit separaten Blinkern, größere runde Standlichter mit flachen Linsen und einer "1600er"-Markierung auf der Motorhaube und dem hinteren Kofferraumdeckel. Die Scheibenbremsen vorne verbesserten die Bremsleistung erheblich. Die Startposition wurde mit dem daraus resultierenden Buckel auf dem Beifahrer-Bordbrett verschoben.

Die 1600er MkII erhielten das, was einem Facelifting einer MGA am nächsten kam. Der berühmte flache Kühlergrill wurde durch die "Pre-Crushed"-Version ersetzt. Die MkI-Mini-Rückleuchten erschienen horizontal unter dem Kofferraumdeckel, zudem wurden ein mit Vinyl überzogene Armaturenbrett sowie die 1600-ccm-MkII-Plaketten hinzugefügt. Die verchromte Zierleiste und das Armaturenbrett des Coupés rundeten das Armaturenbrett ab. Das Fahrgestell wurde mit Sicherheitsgurtverankerungen versehen. 1600ccm MkII De Luxe Autos benutzten das Twin Cam Chassis mit dem 1622ccm Stößelstangenmotor. Prüfen Sie alle Teile sorgfältig, da die MGA's nicht immer den Respekt genossen, den sie jetzt genießen. Die Teile wurden frei und ohne Rücksicht auf die Originalität ausgetauscht. Wenn Sie Ihr Auto neu verkabeln, bestellen Sie unbedingt den Kabelbaum, der zu Ihrem Karosserietyp und nicht zu Ihrem Motortyp passt.

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
60	GBH165	Bremsschlauch, Standard	2		CHF 31.30

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
61	NT606041	Mutter halbhoch, 3/8" UNF	4		CHF 1.55

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
62	GHF333	Federscheibe 3/8"	4		CHF 0.95

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
65	GBH104	Bremsschlauch	2		CHF 23.40
65	GBH104Z	Bremsschlauch hinten, +1500vorne, Repro	2		CHF 14.85

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
66	2K8686	Mutter Bremsschlauch, 15/16"	1		CHF 3.75

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
67	WE600101	Sicherungsscheibe gezahnt, 5/8" Innendurchmesser	1		CHF 1.85

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
68	233220A	Kupferscheibe 3/8" ID, 5/8" AD	1		CHF 2.45

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
70	ACH8650	Klemmband Leitungsbefestigung	1		CHF 5.80

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
71	AHH5772	Bremsleitungsverteiler 3-fach Hinterachse	1		Verfügbarkeit anfragen

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
72	GHF101	Schraube ohne Schaft, 1/4" UNF x 1"	1		CHF 0.80

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
73	GHF200	Mutter 1/4"UNF	1		CHF 0.60

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
74	GHF331	Federscheibe 1/4"	1		CHF 0.55

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
75	279412K	Bremsleitungs-Verteiler 5-fach mit Bremslichtschalter	1		CHF 69.90

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
76	FHS2412	Stehbolzen	1		Verfügbarkeit anfragen

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
77	GHF200	Mutter 1/4"UNF	1		CHF 0.60

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
78	GHF331	Federscheibe 1/4"	1		CHF 0.55

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
79	PCR311	Kabelhalter Ø3/16" x11/32"	1		CHF 7.40

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
80	PCR311	Kabelhalter Ø3/16" x11/32"	1		CHF 7.40

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
81	PCR307	Kabelhalter Ø3/16" x7/32"	1		CHF 5.10

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
82	GB5051	Bremsleitungs-Satz Kupfer, RHD	1	RHD	CHF 247.40
82	GB5051L	Bremsleitungs-Satz Kupfer/Nickel, LHD	1	LHD	CHF 247.40

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
83	AHH5761	Handbremskabel	1		CHF 50.35

Ill.Nr.	Art.Nr.	Ersatzteilbezeichnung	Menge	Info	Preis
60	GBH165	Bremsschlauch, Standard	2		CHF 31.30
61	NT606041	Mutter halbhoch, 3/8" UNF	4		CHF 1.55
62	GHF333	Federscheibe 3/8"	4		CHF 0.95
65	GBH104	Bremsschlauch	2		CHF 23.40
65	GBH104Z	Bremsschlauch hinten, +1500vorne, Repro	2		CHF 14.85
66	2K8686	Mutter Bremsschlauch, 15/16"	1		CHF 3.75
67	WE600101	Sicherungsscheibe gezahnt, 5/8" Innendurchmesser	1		CHF 1.85
68	233220A	Kupferscheibe 3/8" ID, 5/8" AD	1		CHF 2.45
70	ACH8650	Klemmband Leitungsbefestigung	1		CHF 5.80
71	AHH5772	Bremsleitungsverteiler 3-fach Hinterachse	1		Verfügbarkeit anfragen
72	GHF101	Schraube ohne Schaft, 1/4" UNF x 1"	1		CHF 0.80
73	GHF200	Mutter 1/4"UNF	1		CHF 0.60
74	GHF331	Federscheibe 1/4"	1		CHF 0.55
75	279412K	Bremsleitungs-Verteiler 5-fach mit Bremslichtschalter	1		CHF 69.90
76	FHS2412	Stehbolzen	1		Verfügbarkeit anfragen
77	GHF200	Mutter 1/4"UNF	1		CHF 0.60
78	GHF331	Federscheibe 1/4"	1		CHF 0.55
79	PCR311	Kabelhalter Ø3/16" x11/32"	1		CHF 7.40
80	PCR311	Kabelhalter Ø3/16" x11/32"	1		CHF 7.40
81	PCR307	Kabelhalter Ø3/16" x7/32"	1		CHF 5.10
82	GB5051	Bremsleitungs-Satz Kupfer, RHD	1	RHD	CHF 247.40
82	GB5051L	Bremsleitungs-Satz Kupfer/Nickel, LHD	1	LHD	CHF 247.40
83	AHH5761	Handbremskabel	1		CHF 50.35
